名 称：Rosemount罗斯蒙特3051L液位变送器
联系方式：（0731）82614729 82489278
概 述
|

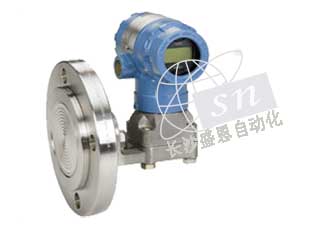

Rosemount罗斯蒙特3051L法兰安装式液位变送器 |
|
|
|
型号 |
产品名称 |
|
3051L |
法兰安装式液位变送器 |
|
代码 |
压力范围 （量程/最小量程） |
|
2 |
-250至250inH2O/2.5H2O(-62.2KPa至62.2KPa/0.62KPa) |
|
3 |
-1000至1000inH2O/10H2O(-248KPa至248KPa/2.5KPa) |
|
4 |
-8310至8310inH2O/83.1H2O(-2070KPa至2070KPa/20.7KPa) |
|
代码 |
输出 |
|
A |
4-20mA带有基于HART协议的数字信号 |
|
M |
低功耗，1-5VDC带有基于HART协议的数字信号（0.8-3.2VDC输出选项代码C2） |
|
F |
FF总线 |
|
W |
PROFIBUS |
|
代码 |
隔离膜片尺寸 |
材料 |
伸出长度 |
注释 |
|
G0 |
2in./DN 50 |
316L SST |
只有平面式 |
伸出部分直径符合 Schedule 80管道尺寸。有关Schedule 40 管道尺寸，请向工厂咨询。
|
|
H0 |
2in./DN 50 |
哈氏合金C-276 |
只有平面式 |
|
J0 |
2in./DN 50 |
钽 |
只有平面式 |
|
A0 |
3in./DN 80 |
316L SST |
平面式 |
|
A2 |
3in./DN 80 |
316L SST |
2in./50mm |
|
A4 |
3in./DN 80 |
316L SST |
4in./100mm |
|
A6 |
3in./DN 80 |
316L SST |
6in./150mm |
|
B0 |
4in./DN 100 |
316L SST |
平面式 |
|
B2 |
4in./DN 100 |
316L SST |
2in./50mm |
|
B4 |
4in./DN 100 |
316L SST |
4in./100mm |
|
B6 |
4in./DN 100 |
316L SST |
6in./150mm |
|
C0 |
3in./DN 80 |
哈氏合金C-276 |
平面式 |
|
C2 |
3in./DN 80 |
哈氏合金C-276 |
2in./50mm |
|
C4 |
3in./DN 80 |
哈氏合金C-276 |
4in./100mm |
|
C6 |
3in./DN 80 |
哈氏合金C-276 |
6in./150mm |
|
D0 |
4in./DN 100 |
哈氏合金C-276 |
平面式 |
|
D2 |
4in./DN 100 |
哈氏合金C-276 |
2in./50mm |
|
D4 |
4in./DN 100 |
哈氏合金C-276 |
4in./100mm |
|
D6 |
4in./DN 100 |
哈氏合金C-276 |
6in./150mm |
|
E0 |
3in./DN 80 |
钽 |
只有平面式 |
|
F0 |
4in./DN 100 |
钽 |
只有平面式 |
|
代码 |
安装法兰尺寸 |
额定等级 |
材料 |
适用于高压侧膜片尺寸 |
|
M |
2in. |
150级 |
碳钢 |
2 in./DN50 |
|
A |
3in. |
150级 |
碳钢 |
3 in./DN80 |
|
B |
4in. |
150级 |
碳钢 |
4 in./DN100 |
|
N |
2in. |
300级 |
碳钢 |
2 in./DN50 |
|
C |
3in. |
300级 |
碳钢 |
3 in./DN80 |
|
D |
4in. |
300级 |
碳钢 |
4 in./DN100 |
|
P |
2in |
600级 |
碳钢 |
2 in./DN50 |
|
E |
3in. |
600级 |
碳钢 |
3 in./DN80 |
|
X |
2in. |
150级 |
SST |
2 in./DN50 |
|
F |
3in. |
150级 |
SST |
3 in./DN80 |
|
G |
4in. |
150级 |
SST |
4 in./DN100 |
|
Y |
2in. |
300级 |
SST |
2 in./DN50 |
|
H |
3in. |
300级 |
SST |
3 in./DN80 |
|
J |
4in. |
300级 |
SST |
4 in./DN100 |
|
Z |
2in. |
600级 |
SST |
2 in./DN50 |
|
L |
3in. |
600级 |
SST |
3 in./DN80 |
|
Q |
DN 50 |
PN 10-40 |
碳钢 |
2 in./DN50 |
|
R |
DN 80 |
PN 40 |
碳钢 |
3 in./DN80 |
|
S |
DN 100 |
PN 40 |
碳钢 |
4 in./DN100 |
|
V |
DN 100 |
PN 10/16 |
碳钢 |
4 in./DN100 |
|
K |
DN 50 |
PN 10-40 |
SST |
2 in./DN50 |
|
T |
DN 80 |
PN 40 |
SST |
3 in./DN80 |
|
U |
DN 100 |
PN 40 |
SST |
4 in./DN100 |
|
W |
DN 50 |
PN 10/16 |
SST |
4 in./DN100 |
|
代码 |
过程充油-高压侧 |
温度极限 |
|
A |
Syltherm XLT |
-75至150℃(-102至302°F) |
|
C |
D.C.704硅油 |
0至205℃(32至401°F) |
|
D |
D.C.200硅油 |
-45至205℃(-49至401°F) |
|
H |
惰性液 |
-45至175℃(-49至347°F) |
|
G |
甘油和水 |
-15至95℃(5至203°F) |
|
N |
Neobee M-200 |
-15至205℃(5至401°F) |
|
P |
丙烯乙二醇和水 |
-15至95℃(5至203°F) |
|
代码 |
低压侧结构 |
法兰接头 |
膜片材质 |
灌充液 |
|
11 |
表压 |
不锈钢 |
316 SST |
硅油 |
|
21 |
差压 |
不锈钢 |
316 SST |
硅油 |
|
22 |
差压 |
不锈钢 |
哈氏合金C-276 |
硅油 |
|
2A |
差压 |
不锈钢 |
316 SST |
惰性液（卤代烃） |
|
2B |
差压 |
不锈钢 |
哈氏合金C-276 |
惰性液（卤代烃） |
|
31 |
远传 |
不锈钢 |
316 SST |
硅油 （选代码S1） |
|
|
代码 |
选项 |
|
|
表头 |
|
M(1) |
线性表头，0-100%刻度 |
|
M3(1) |
特殊刻度表头，指定量程 |
|
M4(1) |
LCD表头，0-100% |
|
M7(1) |
LCD表头，线性，特殊设定 |
|
|
危险场所认证 |
|
E5 |
加拿大标准协会(CSA)隔爆认证 |
|
I5(2) |
厂家互检(FM)非易燃和本质安全认证 |
|
K5 |
厂家互检(FM)隔爆和本质安全综合认证 |
|
C5(3) |
加拿大工业和科学认证(仅限加拿大) |
|
C6(2) |
I6和E6结合，CSA隔爆与本质安全认证 |
|
|
(要求最大供电电压为42.4Vdc) |
|
K6 |
CSA/CENELEC隔爆和本质安全认证 |
|
EF(4) |
中国NEPSI,GB标准隔爆认证 |
|
EF(2)(4) |
中国NEPSI,GB标准本质安全认证 |
|
E4 |
日本工业标准(JIS)隔爆认证 |
|
E7 |
澳大利亚标准协会(SAA)隔爆认证 |
|
E8 |
CESI/CENELEC隔爆认证 |
|
I1(2) |
BASEEFA 本质安全认证 |
|
I7(2) |
澳大利亚标准协会(SAA)本质安全认证 |
|
I8(5) |
CESI/CENELEC本质安全认证 |
|
N1(2) |
BASEEFA N型认证 |
|
N7 |
澳大利亚标准协会(SAA)非易燃安全认证 |
|
IC(2) |
SEV本质安全认证 |
|
|
其它选项 |
|
W5 |
铜O型环，用于真空场合（非接液件） |
|
Q4 |
校验数据单 |
|
Q8(6) |
材料可跟踪性，符合EN 10204 3.1B |
|
L4 |
316 SST法兰和接头螺栓 |
|
V1 |
反相输出 |
|
V2 |
4-20mV测试信号 |
|
V3 |
20-100mV测试信号 |
|
Z1(7) |
4-线，0-20mA输出 |
|
Z2(7) |
4-线，0-16mA输出 |
|
Z3(7) |
4-线，0-10mA输出 |
|
F_ |
从下表冲洗连接下套选项中选择一个代码 | |
罗斯蒙特3051L液位变送器典型型号:
3051L2AG0RD21AAK5M5Q4
3051L2AH0KD21AAM5
3051L3AA0FD21AB
