SNUBR系列一体化电容液位（物位）变送器适用于容器中导电、非导电液体（固体）的液位（物位）测量。采用先进的电容测量技术，优质进口元器件，SMD（贴片）制造；测量电极与介质间的可变电容，该电容的变化与液位变化完全一致，利用电容量的变化来测量容器内介质液位，而且与被测介质的温度、压力、密度、容器形状等参数无关，晶振稳频及先进的斜率测量技术，消除了电导率变化的影响，使测量更稳定可靠，经电路放大变换为标准的电流信号；采用两线制的方式接通电源和输出标准信号，同时可以就地显示液位。采用传感器信号的两线制隔离转换技术，使4-20mA隔离信号输出与现场的模拟信号、地线等完全隔离，大大提高抗干扰能力。

特  点
根据工艺连接形式可以分为：
    螺纹连接：体积小巧，连接方便，适用于大多数液位、界位。ф8mm、ф12mm电极，以及本体双电极，同轴双电极ф25/ф8mm电极等是硬杆电极；缆式软线电极是一根柔韧性好的聚四氟乙烯护套电缆。
    法兰连接：分为普通型和聚四氟乙烯防腐型连接两种。普通法兰：接液材质为不锈钢法兰；聚四氟乙烯法兰：不锈钢法兰内衬PTFE，接液材质为PTFE，可在高温、强腐蚀性化学品的环境下使用。本体双电极结构为在同一根电极中设计了电容的两个电极，其中一根电极为不锈钢包覆PTFE，另一根电极为铂金、纯金等（其接触介质部分全部为PTFE和铂金、纯金）。同轴双电极结构，有一根8mm和25mm直径的探杆。过程密封部件和所有潮湿部件都由PTFE制成，可以在高温、高压和极毒的化学品的环境下使用。PTFE的低摩擦系数和表面的腊状性能能防止物料沉积。
    ◎ 应用广泛。能可靠的测量几乎所有的过程介质的物位（液位），而不受传感器上温度、湿度、压力的变化的影响，体现了独特电路设计的优点。
    ◎ 可针对导体和非导体容器分别采用不同结构形式的电极，来实现测量物位高低变化的目的，体现了结构设计的特点；
    ◎ 高可靠性、通用性，没有易损的可动部件，因而使用寿命长；
    ◎ 采用传感器信号的两线制隔离转换技术，使4-20mA隔离信号输出与现场的模拟信号、地线等完全隔离，大大提高抗干扰能力；
    ◎ 电容量范围可调，可适应于几乎所有场合的不同介电常数的液体、颗粒状或粘稠状材料以及混合介质的测量；
    ◎ 采用顶装式结构，安装调试方便，勿须另设旁路管道、密封材料和各种阀门成本低，便于广泛推广普及。
    ◎ 新结构，电极外PTFE护层，耐腐蚀、耐温，可测量强酸强碱等导电介质，也可测量结晶、结垢的介质。
    ◎ 独特的本体双电极结构，结构小巧DN25，安装方便，可直接用于非导电壳体设备如衬里、塑料等设备，而无需另外安装辅助电极。
    ◎ 测量、变送、显示、隔离四种功能于一体，使用更方便。

    对于一个罐体的液位测量，安装一个电极测量系统，在有物料且物料的电导率在10-1S/CM——10-5S/CM之间的情况下，物料液位存在一个电容：Cx=2πεrε0 H／ln(（d0+2B） /d0)，其中ε0为两电容极板之间空气的介电常数：ε0＝1.0006，近似等于1，εr为两电极板之间聚四氟乙烯的相对介电常数，εr＝2.2，B为电极外的聚四氟乙烯保护层的厚度，d 0为电极的金属电极的外径。
    当罐内装的液体的液位发生变化时，电容Cx的变化与物位高度H成正比。而与罐体的外形无关，跟所测的介质的电导率（介质的电导率大于10-5S/CM时）无关，跟所测的介质的介电常数也无关。
    电容式物位（液位）变送器的电路原理：由脉冲发生电路产生频率稳定的射频时钟信号，输入测量模块内的相移电路，采用先进的斜率测量技术，消除了电导率变化的影响，使被测介质的电导率从10-5---10-1S/cm其电导率的变化不会对输出产生影响。且输入、输出与被测电容呈严格的线性关系，以被测介质浸没探极的高度反映出电容量的变化；再经鉴相、放大后，再经电路转换为与之对应且隔离的DC4～20mA标准电流信号输出。

    ◎ 测量范围：杆式 0～3500mm 缆式 2～20m范围内任意选用
    ◎ 精度：±0.5%F.S，±1.0%F.S；（量程1m以内为±5mm）被测介质为结晶、结垢或粘度很高时对测量精度有一定影响。
    ◎ 最大工作压力：1.0--10Mpa;
    ◎ 工作介质温度： -70-250℃（PTFE电极）;环境温度：-40～80℃相对湿度：＜90％
    ◎ 工作电压： 24VDC（18.5～30VDC）   输出信号：二线制 DC 4～20mA负载电阻（电源24VDC）： 0~250Ω。
    ◎ 隔离电压： 2500VAC（供电24V与传感器、现场地之间）
    ◎ 零点调节范围：（4mA）：±50％F，S    量程调节范围：（20mA）：50％～150％F，S
    ◎ 防爆标志：Exia/ibⅡBT6,本安型敷设电缆的电感、电容量不超过2mH、0.08μF
    ◎ 连接接口：螺纹M20X1.5（设备接口部分用户自备），防爆外壳符合：CE（符合E.C.C.EN55011和EN50082-2）
    ◎ 测量介质：导电介质：电导率不小于10-5S/cm液体，非导电介质：介电常数不小于1.5的各种固体粉末，液体，或液--液介面。
    ◎ 电容量范围：最小值20PF 最大值5000PF;可调
    ◎ 电极种类：杆式电极、缆式电极、316L同轴双电极。
    ◎ 过程连接： 螺纹安装 M27*2，M20*1.5；法兰安装 DN25-100  HG20592 过程连接材料：304  316L，304衬PTFE
    ◎ 电极直径： 杆式：ф12mm 或ф8mm缆式：ф3mm 同轴双电极：ф25/8mm
    ◎ 电极材质：1Cr18Ni9Ti、316L；衬里：F46、PTFE厚度：1～1.2mm；
    ◎ 本体电极材质：铂金、纯金等。

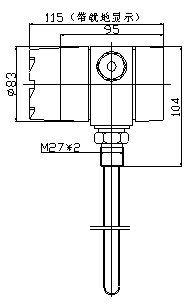

    ◎ 外形：变送远传  ф83×95；就地显示/变送ф83×115
