您所在的位置：首页 > 产品中心 > 液位类 > 雷达液位计
类 别：雷达液位计

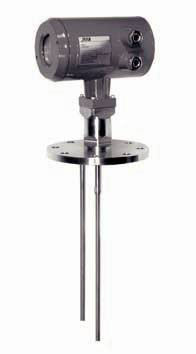

名 称：导波雷达物位计SNRD700
联系方式：（0731）82614729
产品介绍
SNRD701
应 用 ：液体、粉料、固体颗粒
测量范围：0～6米
过程连接：螺纹、法兰
过程温度：-40…250℃
过程压力：-1.0…20bar
精 度：±1mm
频率范围：100MHZ…1.8GHZ
防爆/防护等级：Exia II C T6/IP67
信号输出：4…20mA/HART(两线)
SNRD702
应 用：液体、粉料、固体颗粒
测量范围：0～6米
过程连接：螺纹、法兰
过程温度：-40…250℃
过程压力：-1.0…20bar
精 度：±1mm
频率范围：100MHZ…1.8GHZ
防爆/防护等级：Exia II C T6/IP67
信号输出：4…20mA/HART(两线)
SNRD703
应用：液体、粉料、固体颗粒
测量范围：0～30米
过程连接：螺纹、法兰
过程温度：-40…250℃
过程压力：-1.0…20bar
精 度：±1mm
频率范围：100MHZ…1.8GHZ
防爆/防护等级：Exia II C T6/IP67
信号输出：4…20mA/HART(两线)
SNRD701
应 用 ：液体、粉料、固体颗粒
测量范围：0～6米
过程连接：螺纹、法兰
过程温度：-40…250℃
过程压力：-1.0…20bar
精 度：±1mm
频率范围：100MHZ…1.8GHZ
防爆/防护等级：Exia II C T6/IP67
信号输出：4…20mA/HART(两线)
SNRD702
应 用：液体、粉料、固体颗粒
测量范围：0～6米
过程连接：螺纹、法兰
过程温度：-40…250℃
过程压力：-1.0…20bar
精 度：±1mm
频率范围：100MHZ…1.8GHZ
防爆/防护等级：Exia II C T6/IP67
信号输出：4…20mA/HART(两线)
SNRD703
应用：液体、粉料、固体颗粒
测量范围：0～30米
过程连接：螺纹、法兰
过程温度：-40…250℃
过程压力：-1.0…20bar
精 度：±1mm
频率范围：100MHZ…1.8GHZ
防爆/防护等级：Exia II C T6/IP67
信号输出：4…20mA/HART(两线)
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转 换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号
输入
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别 出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与 脉冲的时间行程T成正比：D=C×T/2 其中C为光速
因空罐的距离E已知，则物位L为： L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动 使仪表适应测量环境。对应于4…20mA输出。
测量范围
F----测量范围 E----空罐距离
B----顶部盲区
H----探头到罐壁的最小距离 顶部盲区是指物料最高料面与测量参考点之间的最小距离。 底部盲区是指缆绳最底部附近无法精确测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离。
注意：
只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物 位的可靠测量。
◎ 工作频率：100MHZ-1.8GHZ
◎ 测量范围：缆式：0-30m ；
◎ 杆式、双杆式：0-6m
◎ 重复性：± 2mm
◎ 分辨率：1mm
◎ 采样：回波采样 55 次 /s
◎ 响应速度： >0.2S （根据具体使用情况而定）
◎ 输出电流信号：4 -20 mA 精度：<0.1% FS
◎ 通讯接口：HART 通讯协议

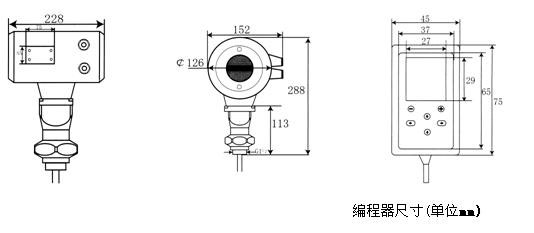

◎ 过程连接：G11/2 ″
◎ 法兰DN50 、DN80 、DN100 、DN150 、DN200 、DN250
◎ 过程压力：-1-20bar
◎ 电源：24VDC( ± 10%)
◎ 纹波电压：1Vpp
◎ 耗电量：max 22.5 mA
◎ 环境条件：温度 -40 ℃ +70 ℃
◎ 外防护等级：IP67
◎ 防爆等级：EXia II C T6
◎ 两线制接线 ：仪表供电和信号输出共用一根两芯屏蔽电缆线
◎ 电缆入口：2 个 M20*1.5 或 1 / 2 NPT( 电缆直径5～9mm)
◎ 测量距离
下表列出不同类别被测介质与测量距离的关系
|
介质分组 |
DK(ε) |
固体颗粒 |
液 体 |
测量范围 |
|
1 |
1.4…1.6 |
|
－冷凝气，如N2CO2 |
3m（仅指同轴杆式探头） |
|
2 |
1.6…1.9 |
－塑料带粒子
－白灰石，特种水泥
－糖 |
－液化气，如丙烷
－溶剂
－氟利昂12/氟利昂
－棕榈油 |
25m |
|
3 |
1.9…2.5 |
－普通水泥，石膏 |
－矿物油，燃料 |
30m |
|
4 |
2.5…4 |
－谷物，种子
－石头
－砂粒 |
－苯，苯乙烯，甲苯
－呋喃
－萘 |
30m |
|
5 |
4…7 |
－潮湿的石头，矿石
－盐 |
－氯苯，氯仿
－纤维素喷雾
－异氰盐酸，本胺 |
30m |
|
6 |
>7 |
－金属粉末
－碳黑
－煤炭 |
－含水液体
－酒精
－液氨 |
30m |
|
导波雷达物位计 |
|
仪表型号 |
探头类型 |
最大量程 |
材质 |
|
SNRD701 |
6mm |
30000mm |
不锈钢316L |
|
SNRD702 |
10mm |
6000mm |
不锈钢316L |
|
SNRD703 |
10mm双杆式探头 |
6000mm |
不锈钢316L（法兰安装） |
|
|
代号 |
防爆 |
|
P |
非防爆型（普通型）电流信号输出（4…20mA）HART协议 |
|
I |
本安防爆型（EXia II C T6） 电流信号输出（4…20mA）HART协议 |
|
D |
本安型＋隔爆型(Exd ia ⅡC T6) 电流信号输出(4…20mA)HART协议 |
|
|
代号 |
一体化过程连接/材质 |
|
G |
G11/2″ 螺纹 不锈钢316L |
|
N |
11/2NPT 螺纹 不锈钢316L |
|
C |
法兰DN50 PN16C 不锈钢316L |
|
D |
法兰DN80 PN16C 不锈钢316L |
|
E |
法兰DN100 PN16C 不锈钢316L |
|
F |
法兰DN150 PN16C 不锈钢316L |
|
H |
法兰DN200 PN16C 不锈钢316L |
|
K |
法兰DN250 PN16C 不锈钢316L |
|
Y |
特殊约定 |
|
|
代号 |
密封/过程温度 |
|
P |
普通密封/-40…100℃ |
|
G |
高温密封/-40…150℃带散热片 |
|
|
代号 |
外壳/防护等级 |
|
L |
铝/IP67 |
|
|
代号 |
电缆进线 |
|
M |
M20*1.5 |
|
N |
½NPT |
|
|
代号 |
现场显示 |
|
|
无显示 |
|
X |
数字显示 |
|
|
代号 |
编程器 |
|
B |
带 |
|
|
不带 |
|
|
0-Nm |
探头长度mm |
|
SNRD701 |
P |
G |
P |
L |
M |
X |
|
0-8m |
|
