输出信号精度

0.25%FS     0.5%FS

数字显示准确度

±1位小数

限位控制精度

≤±1%FS

电源影响

≤1%FS

稳定性

≤0.5%FS/年

环境温度

-10~60℃

介质温度

-10~80℃

贮存温度

-40~100℃

相对湿度

0~80%

振动频率

0~300Hz

加速度

≤3×9.81ms^-2

冲击

≤10×9.81ms^-2

输出信号

0/4~10/20mADC          0/1~5/10VDC

输出信号

三线、四线              三线、四线

电源电压

220VAC，220VDC或24VDC

最大功耗

≤4W

继电器负载能力

240V/3A(AC)，30V/5A(DC)

继电器触点寿命

>100000次

显示字符字高

0.56英寸LED红色

SNMDM484

型差压变送控制器

代号

测量范围

[0~X]
kPa 或 MPa

-0.1…0~0.01…100MPa

X为MPM484产品的实际所需量程

0~50kPa…2MPa

X为MDM484产品的实际所需量程

代号

输出信号

E

4~20mADC

F

1~5VDC

J

0~5VDC

Q

0~10mADC

U

0~20mADC

V

0~10VDC

代号

结构材料

隔离膜片

接口

壳体

22

316L不锈钢

不锈钢

铝合金

25

钽

不锈钢

不锈钢

35

钽

哈氏合金

不锈钢

代号

附加功能

M₄

3 1/2位LED数显

P

齐平膜片，可供量程-0.1…0~0.1…7MPa

C₁

M20x1.5外螺纹压力接口，端面密封

C₃

G1/2外螺纹压力接口

C₅

M20x1.5外螺纹压力接口，水线密封

Jn

接点数，n=1~5

V₁

供电电源 24VDC

V₂

供电电源 220VAC

SNMDM484

[0~100kPa]

E

22

M₄C1GJ₃V₂

选型提示：

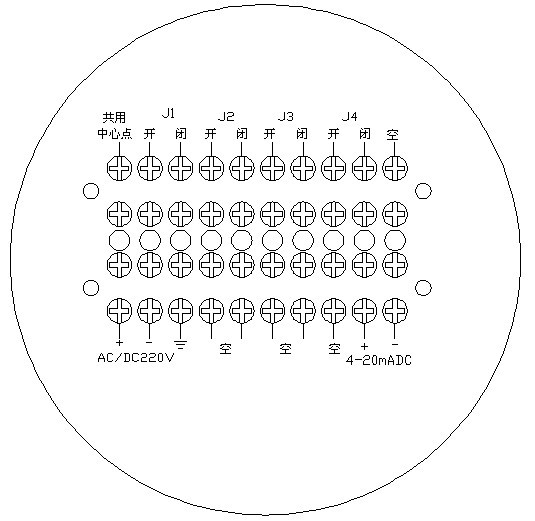

    1.该系列产品的接线端子位于铝合金壳体背部，为防止外部环境因素造成意外，建议用户在安装现场做好产品防护。
    2.在订购带接点控制的产品时，请注明接点的数量和所控制的压力值。
    3.选型指南中结构材料代号25、35仅适用于压力型产品，附加功能代号P、C₁、C₃、C₅、G、A、S等仅适用于压力型产品。
    4.需注意差压的量程与正、负压腔与最大压力之间的关系要与现场使用要求相符。同时为了确保变送器安全可靠运行，建议在被测点与变送器之间安装三阀组，保证被测介质缓慢均匀地加在产品的正、负压腔上。
    5.其它特殊要求，敬请与本公司商洽，并在订单中注明。
