超声波液位计安装原则及配图说明

时间：2012-2-17 8:38:57 来源：盛恩传感器

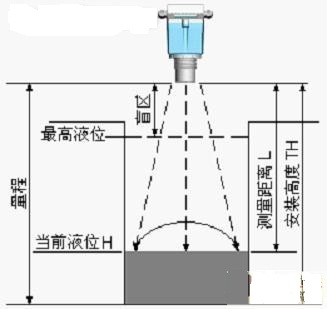

超声波液位计的安装图

    如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。
    仪表量程指仪表能够测量的距离，安装高度TH应小于量程。
    仪表盲区指仪表在探头附近无法测量的区域，最高液位与探头间距应大于盲区，例盲区为0.3m，则最高液位与探头间距必须大于0.3m。
    探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。
超声波液位计安装原则
    1)探头发射面到最低液位的距离，应小于选购仪表的量程。
    2)探头发射面到最高液位的距离，应大于选购仪表的盲区。
    3)探头的发射面应该与液体表面保持平行。
    4)探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
    5)若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.3m以上。
    6)若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.35m～0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者将管子通至罐底，管径大于80mm，管底留孔保持延伸管内液面与罐内等高。
