防爆压力/温度开关

您所在的位置：首页 > 国际知名品牌 > CCS > 防爆压力/温度开关

类 别：防爆压力/温度开关

名 称：CCS压力开关/646GZE/表压/ 646DZE/差压

联系方式：（0731）82614729 82489278

点击这里给我发消息 点击这里给我发消息

  • 概 述
  • 应 用

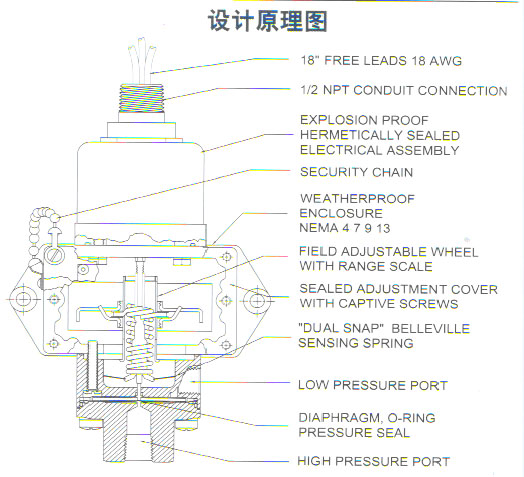

  • 工作原理
  • 技术指标

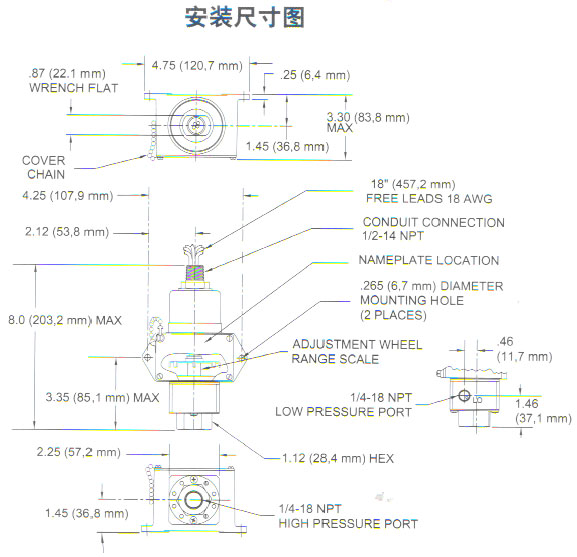

  • 外形尺寸
  • 产品接线图
  • 选型说明

特点：●应用由CCS首创的Dual-Snap碟形弹簧动作管理，性能高度可靠。
            ●基于航空航天技术
            ●结构坚硬、大小适中，内部设定，便于现场调解设定点
            ●设定点可重复设定，且稳定可靠。
            ●抗震动和冲击
            ●使用寿命长
            ●高过压保护能（系统压力和耐压）
            ●电气部件密封组装且获得防爆认证，保护环境
            ●多种结业接液材质及电压等级可选，满足多种应用场合需求及介质兼容
●膜片传感器
        ●调节范围
        0.4-5000PSI
        0.028-345BAR
         2.76-34,474kPa
        ●试验压力达：
        7500PSIG
        517BAR
        51,711 kPa
        ●重量：1700g
        ●多种接液材质可选，以满足不同材质兼容
646GVE*
真空-表压		 接液部件：1/4“-18NOT铝合金压力接口，聚酰亚胺隔膜，丁纳橡胶O型圈
设定点调节范围
真空INCHES Hg(mmHg)		 死区近似值
真空INCHES Hg(mmHg)		 设定点调节范围表压
PSIG(BAR)		 死区近似值表压
PSIG(BAR)		 系统压力
 PSIG(BAR)		 耐压
PSIG(BAR)
真空上升 真空下降 量程置顶 量程底部 压力上升 压力下降 量程顶部 量程底部
646GVE*2 1-20
(25-508)		 1-19.4
(3-493)		 6(15) 0.9(23) 5-12
(0.034-0.83)		 1-11.7
(0.007-0.81)		 4 3 500
(34.5)		 750(52)
646GVZE*
真空-表压		 接液部件：1/2“-14NPT316不锈钢压力接口，聚酰亚胺隔膜，氟橡胶O型圈
设定点调节范围
真空INCHES Hg(mmHg)		 死区近似值
真空INCHES Hg(mmHg)		 设定点调节范围表压
PSIG(BAR)		 死区近似值表压
PSIG(BAR)		 系统压力
 PSIG(BAR)		 耐压
PSIG(BAR)
真空上升 真空下降 量程置顶 量程底部 压力上升 压力下降 量程顶部 量程底部
646GVE*2 1-20
(25-508)		 1-19.4
(3-493)		 6(15) 0.9(23) 5-12(0.034
-0.83)		 1-11.7(0.007
-0.81)		 4 3 500
(34.5)		 750(52)
646VE* 接液部件：1/4”-18NPT铝合金压力接口及膜片，聚酰亚胺隔膜，丁纳橡胶O型圈
设定点调节范围 死区近似值
INCHES Hg(mmHg)		 系统压力
 PSIG(BAR)		 耐压PSIG(BAR)
真空上升
INCHES Hg(mmHg)		 真空下降
INCHES Hg(mmHg)
646VE*1 3.5-28.5(89-724) 1-26(25-660) 2.5(64) 150(10.3) 250(17.2)
646VZE* 接液部件：1/2”-14NPT316不锈钢压力接口，聚酰亚胺隔膜，氟橡胶O型圈
设定点调节范围 死区近似值
INCHES Hg(mmHg)		 系统压力 PSIG(BAR) 耐压 PSIG(BAR)
真空上升
INCHES Hg(mmHg)		 真空下降
INCHES Hg(mmHg)
646VZE*1 3.5-28.5(89-724) 1-26(25-660) 2.5(64) 150(10.3) 250(17.2)
646DZE* 接液部件：1/4”-18NPT300不锈钢压力接口，聚酰亚胺隔膜，氟橡胶O型圈
设定点调节范围 死区近似值
PSI(BAR)		 系统压力
 PSIG(BAR)		 耐压PSIG(BAR)
压力上升
PSIG(BAR)		 压力下降
PSIG(BAR)		 高/低压口
同时加压		 其中一个端口加压
高压口 低压口
646DZE*1 1.2-18
(0.083-1.24)		 0.4-17.2
(0.028-1.19)		 8(0.055) 400(28) 750(52) 750(52) 400(28)
646DZEM*1 1.4-18
(0.097-1.24)		 0.5-17.1
(0.034-1.18)		 9(0.062)
646DZE*2 6-75
(0.414-5.2)		 2-71
(0.14-4.9)		 4(0.28)
646DZE*
-7011		 接液部件：1/4”-18NPT300不锈钢压力接口及膜片，氟橡胶O型圈
设定点调节范围 死区近似值
PSI(BAR)		 系统压力
 PSIG(BAR)		 耐压PSIG(BAR)
压力上升
PSIG(BAR)		 压力下降
PSIG(BAR)		 高/低压口
同时加压		 其中一个端口加压
高压口 低压口
646DZE*1
-7011		 2-18(0.138-1.24) 0.5-16.5
(0.034-1.14)		 1.5(0.103) 400(28) 750(52) 750(52) 100(6.9)
646DZE*2
-7011		 9-75(0.62-5.2) 3-69
(0.21-4.76)		 6(0.414)
646DZE*4
-7011		 10-75(0.69-5.2) 3-69
(0.21-4.76)		 7(0.48) 3000
(207)		 5000
(345)		 5000
(345)		 3000
(207)
646DZE*11
-7011		 20-150(1.38-10.3) 6-136
(0.414-9.37)		 14(0.97)
646DZE*3
-7011		 50-375
(3.45-25.9)		 16-341
(1.1-23.5)		 34(2.34)
646DZE*5
-7011		 330-1000
(22.8-69)		 250-920
(17.24-63.4)		 80(5.52)
646GE* 接液部件：1/4”-18NPT铝合金压力接口，聚酰亚胺隔膜，丁纳橡胶O型圈
设定点调节范围 死区近似值
 PSI(BAR)		 系统压力
 PSIG(BAR)		 耐压 PSIG(BAR)
压力上升
PSIG(BAR)		 压力下降
PSIG(BAR)
646GE*1 1.2-16(0.07-1.1) 4-15.2(0.3-1.04) 8(0.06) 500(35) 750(52)
646GE*2 8-75(0.6-5.2) 3-70(0.2-4.8) 5(0.34) 3000(207) 5000(345)
646GE*11 20-150(1.4-10.3) 8-138(0.6-9.5) 12(0.8)
646GE*3 50-375(3.5-25.9) 22-347(1.5-23.9) 28(1.9)
646GE*5 330-1000(22.8-68.9) 265-935(18.3-64.5) 65(4.5)
646GZE* 接液部件：1/2”-14NPT316不锈钢压力接口，聚酰亚胺隔膜，氟橡胶O型圈
设定点调节范围 死区近似值
 PSI(BAR)		 系统压力
 PSIG(BAR)		 耐压PSIG(BAR)
压力上升
PSIG(BAR)		 压力下降
PSIG(BAR)
646GZE*1 1.2-16
(0.07-1.1)		 4-15.2
(0.3-1.04)		 8(0.06) 500(35) 750(52)
646GZE*2 8-75(0.6-5.2) 3-70(0.2-4.8) 5(0.34) 3000(207) 5000(345)
646GZE*11 20-150(1.4-10.3) 8-138(0.6-9.5) 12(0.8)
646GZE*3 50-375
(3.5-25.9)		 22-347
(1.5-23.9)		 28(1.9)
646GZE*5 330-1000
(22.8-68.9)		 265-935
(18.3-64.5)		 65(4.5)
646GZE*7 950-2300
(65.5-158.6)		 775-2125
(53.4-146.5)		 175(12.1)
646GZ*
-7011		 接液部件：1/2”-14NPT316不锈钢压力接口及膜片，氟橡胶O型圈
设定点调节范围 死区近似值
PSI(BAR)		 系统压力
 PSIG(BAR)		 耐压PSIG(BAR)
压力上升
PSIG(BAR)		 压力下降
PSIG(BAR)
646GZE*1
-7011		 1.4-16(0.9-1.1) 4-15
(0.03-1.03)		 1(0.07) 500(35) 750(52)
646GZE*2
-7011		 10-75(7-5.2) 3-68
(0.2-4.7)		 7(0.5) 3000(207) 5000(345)
646GZE*11
-7011		 20-150
(1.4-10.3)		 6-136
(0.4-9.4)		 14(0.97)
646GZE*3
-7011		 50-375
(3.5-25.9)		 16-347
(1.1-23.9)		 34(2.3)
646GZE*5
-7011		 330-1000
(22.8-68.9)		 250-920
(17.2-63.4)		 80(5.5)
646GZE*7
-7011		 950-2300
(65.5-158.6)		 750-2100
(51.7-144.8)		 200(13.8)
646GZE*9
-7011		 2100-3400
(144.8-234.4)		 1820-3120
(125.5-215.1)		 280(19.3) 5000(345) 7500(517)
646GZE*10
-7011		 3200-5000
(220.6-344.7)		 2720-4520
(187.5-311.6)		 480(33.1)
646PE* 接液部件：1/4”-18NPT铝合金压力接口及膜片，聚酰亚胺隔膜，丁纳橡胶O型圈
设定点调节范围 死区近似值
 PSI(BAR)		 系统压力
 PSIG(BAR)		 耐压PSIG(BAR)
压力上升
PSIG(BAR)		 压力下降
PSIG(BAR)
646PE*12 20-200
(1.4-13.8)		 10-188
(0.68-12.9)		 10-12(0.68-0.83) 2000(138) 3000(207)
646PE*15 170-1400
(11.7-96.5)		 90-1230
(6.2-84.8)		 80-170(5.5-11.7) 3000(207) 5000(345)
646PE*21 300-3000
(20.7-206.8)		 180-2780
(12.4-191.6)		 120-220(8.3-15.2) 5000(345) 7500(517)
646PE*31 2500-5000
(172.4-344.7)		 2220-4520
(153.1-311.6)		 280-480(19.3-33.1) 7500(517) 10,000(690)
