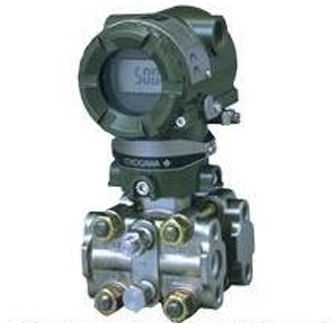

名 称：EJA440A高静压压力变送器
联系方式：（0731）82614729 82489278
| - |
卓越的性能和稳定性 |
| |
EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。 |
| |
| - |
小型轻量设计 |
| |
由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。 |
| |
| - |
现场总线通信能力 |
| |
现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。
EJA系列提供两种现场总线模式，FOUNDATION＆#8482;现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。 |
|
EJA440A压力变送器 |
| C膜盒 |
D膜盒 |
| 测量范围 |
-0.1~32MPa
(-15~4500psi) |
-0.1~50MPa
(-15~7200psi) |
| 测量量程 |
5~32MPa
(720~4500psi) |
5~50MPa
(720~7200psi) |
| 精度 |
±0.12% |
±0.12% |
| 防护等级 |
IP67，NEMA 4X,和JIS C0920防浸型 |
| 防爆规格 |
FM，CENELEC ATEX，CSA，IECEx |
| 输出信号 |
4~20mA DC或FOUNDATION＆#8482;现场总线或PROFIBUS PA两线制数字通信 |
| 电源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
| 环境温度 |
-40~85℃ (-40~185℃) (普通型)
-30~80℃ (-22~176℃) (内藏指示器) |
| 过程温度 |
-40~120℃ (-40~248℃) (普通型) |
| 最大过压 |
48MPa (6750psig) |
60MPa (8500psig) |
| 安装 |
2-inch管安装 |
| 接液部件材质 |
膜盒 |
SUS316L (膜片: 哈氏合金C-276) |
| 容室法兰 |
SUS316 |
| 外壳 |
铝合金或SUS316不锈钢(可选) |
三、附加功能
| 第1项：隔爆型、本安型 |
| 不指定 |
| NF1 |
NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT |
| FF1 |
FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6 |
| FF15 |
FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6 |
| KF1 |
CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6 |
| KF5 |
CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6 |
| CF1 |
CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6 |
| CF15 |
CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6 |
| NS1 |
NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT |
| FS1 |
FM 本安许可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G |
| KS1 |
CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4 |
| CS1 |
CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4 |
| FU1 |
包含FF1和FS1 |
| KU1 |
包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4 |
| CU1 |
包含CF1和CS1 |
| SU1 |
SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67 |
| KS5 |
CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4 | |
| 第2项：隔爆密封接头 |
| 不指定 |
| G71 |
连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个） |
| G72 |
连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个） |
| G81 |
连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个） |
| G82 |
连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个） | |
| 第3项：涂漆：颜色变化或涂漆变化 |
| 不指定 |
| P1 |
颜色变化 只适用于变送器壳体 蒙塞尔标志编码：N1.5，黑色 |
| P2 |
颜色变化 只适用于变送器壳体 蒙塞尔标志编码：7.5BG4/1.5绿色 |
| P7 |
颜色变化 只适用于变送器壳体 金属银色 |
| X1 |
涂漆变化 环氧树烤漆 | |
| 第4项：避雷保护器 |
| 不指定 |
| A |
变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次 | |
| 第5项：禁油处理或禁水、禁油处理 |
| 不指定 |
| K1 |
脱脂洗净处理 |
| K2 |
脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃ |
| K5 |
脱脂洗净并干燥处理 |
| K6 |
脱脂洗净并干燥处理膜盒冲罐氟油，使用温度：-20℃～80℃ | |
| 第6项：校正单位 |
| 不指定 |
| D1 |
P校正（Psi单位） |
| D3 |
bar校正（bar单位） |
| D4 |
M校正（kgf/cm2） | |
| 第7项：SUS630螺母的密封处理 |
| 不指定 |
| Y |
紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶） | |
| 第8项：长排气塞 |
|
| 第9项：NAMUK NE43 (1) |
| 不指定 |
| C3 |
(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上 | |
| 第10项：NAMUK NE43 (2) |
| 不指定 |
| C2 |
(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下 | |
| 第11项：CPU异常时输出设定为低侧 |
|
| 第12项：不锈钢放大器外壳 |
| 不指定 |
| E1 |
放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M） | |
| 第13项：快速应答 |
| 不指定 |
| F1 |
刷新时间：≤0.125秒 应答时间（含最小阻尼时间常数）：最长0.3秒 | |
| 第14项：PID/LM功能 |
| 不指定 |
| LC1 |
PID控制功能，Link Master功能 | |
| 第15项：组态 |
|
| 第16项：镀金膜片 |
|
| 第17项：容室法兰选项 |
| 不指定 |
| N1 |
不带排气排液塞 |
| N2 |
N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞 |
| N3 |
N1，N2容室法兰、膜片、本体和盲塞的配件制造认证 | |
| 第18项：不锈钢位号牌 |
| 不指定 |
| N4 |
JIS SUS304 不锈钢位号牌固定在变送器上 | |
| 第19项：配件制造证明 |
| 不指定 |
| M01 |
容室法兰 |
| M11 |
容室法兰、过程接头 | |
| 第20项：压力测试漏压测试证明 |
| 不指定 |
| T09 |
C膜盒 测试压力：32MPa 测试流体：氮气滞留时间10分钟 |
| T08 |
D膜盒 测试压力：50MPa 测试流体：氮气滞留时间10分钟 | |
选型表
基本规格代码：EJA440A-DCS5A-92NN
| 第1项：输出信号 |
| -D |
4-20mA DC/BRAIN协议数字通讯 |
| -E |
4-20mA DC/HART协议数字通讯 |
| -F |
FF现场总线 | |
| 第2项：测量量程（膜盒） |
| C |
5-32MPa {50-320kgf/cm2} |
| D |
5-50MPa {50-500kgf/cm2} | |
| 第3项：接液件材质 |
|
S |
JIS SCS14A JIS SUS316L JIS SUS316 | |
| 第4项：过程接口 |
| 0 |
不带过程接头（容室法兰上Rc1/4内螺纹) |
| 1 |
带Rc1/4内螺纹法兰 |
| 2 |
带Rc1/2内螺纹法兰 |
| 3 |
带1/4NPT内螺纹的过程接头 |
| 4 |
带1/2NPT内螺纹的过程接头 |
| 5 |
无过程接头（容室法兰上1/4NPT内螺纹) | |
| 第5项：螺栓和螺母材质 |
| A |
JIS SCM435 32MPa 50MPa |
| B |
JIS SUS630 32MPa 50MPa |
| C |
JIS SUH660 32MPa 50MPa | |
| 第6项：安装方式 |
| -2 |
垂直安装，右面高压，过程接头在上 |
| -3 |
垂直安装，右面高压，过程接头在下 |
| -6 |
垂直安装，左面高压，过程接头在上 |
| -7 |
垂直安装，左面高压，过程接头在下 |
| -8 |
水平安装，右面高压 |
| -9 |
水平安装，左面高压 | |
| 第7项：电气接口 |
| 0 |
G1/2内螺纹一个电气接口 |
| 2 |
1/2NPT内螺纹二个电气接口，无盲塞 |
| 3 |
Pg13.5内螺纹二个电气接口，无盲塞 |
| 4 |
M20内螺纹二个电气接口，无盲塞 |
| 5 |
G1/2内螺纹二个电气接口，盲塞一个 |
| 7 |
1/2NPT内螺纹二个电气接口，盲塞一个 |
| 8 |
Pg13.5内螺纹二个电气接口，盲塞一个 |
| 9 |
M20内螺纹二个电气接口，盲塞一个 | |
| 第8项：显示表 |
| D |
数字式显示表 |
| E |
带测定范围设定钮的数字式显示表 |
| N |
无显示表 | |
| 第9项：安装托架 |
| A |
SECC 平托架 |
| B |
SUS304 平托架 |
| C |
SECC L型托架 |
| D |
SUS304 L型托架 |
| N |
无安装支架 | |
