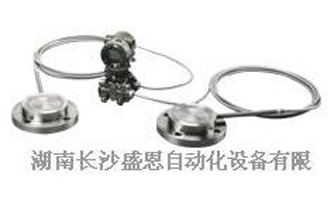

名 称：EJA118W/EJA118Y/EJA118N隔膜密封式差压变送器
联系方式：（0731）82614729 82489278
|
卓越的性能和稳定性 |
| |
EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。 |
| |
| - |
小型轻量设计 |
| |
由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。 |
| |
| - |
现场总线通信能力 |
| |
现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。
EJA系列提供两种现场总线模式，FOUNDATION＆#8482;现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。 |
三、附加功能
| 第1项：隔爆型、本安型 |
| 不指定 |
| NF1 |
NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT内螺纹 |
| JF3 |
JIS隔爆 Ex dsⅡCT4 |
| JF35 |
JIS隔爆 Ex dsⅡCT4 |
| FF1 |
FM隔爆： Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 NEMA 4X T6 |
| FF15 |
FM隔爆： Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 NEMA 4X T6 |
| KF1 |
CENELEC隔爆：EEx d Ⅱ C T4、T5、T6 最高接液温度：T4-135℃、T5-100℃、T6-85℃ |
| KF5 |
CENELEC隔爆：EEx d Ⅱ C T4、T5、T6 |
| CF1 |
CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6 |
| CF15 |
CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6 |
| NS1 |
NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT内螺纹 |
| JS3 |
JIS本安Ex iaⅡCT4 |
| FS1 |
FM 本安许可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G |
| KS1 |
CENELEC本安许可：EEx ia Ⅱ CT4 |
| CS1 |
CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4 |
| FU1 |
包含FF1和FS1 |
| KU1 |
包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4 |
| CU1 |
包含CF1和CS1 |
| SU1 |
SAA隔爆型、本安型和无火花型：Ex dⅡT6/T5/T4 IP67,Exia ⅡCT4 IP67 ,ExnⅡ CT4 IP67 |
| KS5 |
CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4 | |
| 第2项：日本标准隔爆接头 |
| 不指定 |
| G11 |
电气接口：G1/2内螺纹 可用电缆外径：8.5-11mm 1个 |
| G12 |
电气接口：G1/2内螺纹 可用电缆外径：8.5-11mm 2个 | |
| 第3项：隔爆密封接头 |
| 不指定 |
| G71 |
连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个） |
| G72 |
连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个） |
| G81 |
连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个） |
| G82 |
连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个） | |
| 第4项：涂漆：颜色变化或涂漆变化 |
| 不指定 |
| P1 |
颜色变化 只适用于变送器壳体 蒙塞尔标志编码：N1.5，黑色 |
| P2 |
颜色变化 只适用于变送器壳体 蒙塞尔标志编码：7.5BG4/1.5绿色 |
| P7 |
颜色变化 只适用于变送器壳体 金属银色 |
| X1 |
涂漆变化 环氧树脂烤漆 | |
| 第5项：避雷保护器 |
| 不指定 |
| A |
变送器电源电压：10.5-32V DC(本安型：10.5-30V DC，现场总线通讯：9-32V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次 | |
| 第6项：禁油处理或禁水、禁油处理 |
| 不指定 |
| K1 |
脱脂洗净处理 |
| K5 |
脱脂洗净并干燥处理 | |
| 第7项：校正单位 |
| 不指定 |
| D1 |
P校正（Psi单位） |
| D3 |
bar校正（bar单位） |
| D4 |
M校正（kgf/cm2） | |
| 第8项：SUS630螺母的密封处理 |
| 不指定 |
| Y |
紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶） | |
| 第9项：无锯齿形 |
| 不指定 |
| Q |
法兰密封面不进行锯齿形加工（仅ANSI法兰） | |
| 第10项：Teflon（聚四氟乙烯）膜 |
| 不指定 |
| T |
FEP聚四氟乙烯膜，充灌氟油，工作范围20-150℃，0-2MPa（不适用于真空状态） | |
| 第11项：接液温度零点补偿 |
|
| 第12项：毛细管外不护PVC（氯乙烯） |
| 不指定 |
| V |
最高使用温度100℃，用于禁止PVC（氯乙烯）使用的环境 | |
| 第13项：快速应答 |
| 不指定 |
| F1 |
刷新时间：≤0.125秒 应答时间（含最小阻尼时间常数）：最长0.5秒 （含隔离膜片） | |
| 第14项：PID/LM功能 |
| 不指定 |
| LC1 |
PID控制功能，Link Master功能 | |
| 第15项：异常时输出设定为低侧 或 NAMUK NE43 |
| 不指定 |
| C1 |
低侧：≤-5%（3.2mm） |
| C2 |
(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下 |
| C3 |
(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上 | |
| 第16项：不锈钢放大器外壳 |
| 不指定 |
| E1 |
放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M） | |
| 第17项：镀金膜片 |
|
| 第18项：配件制造证明 |
|
| 第19项：压力测试/漏压测试证明 |
| 不指定 |
| T31 |
JIS 10K 测试压力2MPa 测试流体：氮气 滞留时间10分钟 |
| T32 |
JIS 20K 测试压力5MPa 测试流体：氮气 滞留时间10分钟 |
| T33 |
JIS 40K 测试压力10MPa 测试流体：氮气 滞留时间10分钟 |
| T36 |
ANSI/JPI 150 测试压力3KPa 测试流体：氮气 滞留时间：10分钟 |
| T37 |
ANSI/JPI 300 测试压力7.7MPa 测试流体：氮气 滞留时间：10分钟 |
| T39 |
ANSI/JPI 600 测试压力14MPa 测试流体：氮气 滞留时间：10分钟 | |
| |
EJA118W / EJA118N / EJA118Y
隔膜密封式差压变送器 |
| M膜盒 |
H膜盒 |
| 测量范围 |
-100~100kPa
(-400~400inH2O) |
-500~500kPa
(-2000~2000inH2O) |
| 测量量程 |
2.5~100kPa
(10~400inH2O) |
25~500kPa
(100~2000inH2O) |
| 精度 |
±0.2% |
±0.2% |
| 防护等级 |
IP67，NEMA 4X，和JIS C0920防浸型 |
| 防爆规格 |
FM，CENELEC ATEX，CSA，TIIS，IECEx |
| 输出信号 |
4~20mA DC或FOUNDATION＆#8482;现场总线或PROFIBUS PA两线制数字通信 |
| 电源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
| 环境温度 |
-40~60℃ (-40~140℉) (普通型)
-30~60℃ (-22~140℉) (内藏指示器)
环境温度必须在填充液工作温度范围内。 |
| 过程温度 |
-50~300℃ (-58~572℉)
环境温度必须在填充液工作温度范围内。 |
| 最大工作压力 |
法兰额定压力 |
| 安装 |
变送器: 2-inch管安装
隔膜密封: 法兰安装 |
| 法兰尺寸 |
平法兰型: 3-inch(80mm)，2-inch(50mm)
凸法兰型: 4-inch(100mm)，3-inch(80mm)
| 组合型: |
凸法兰高压侧: 4-inch(100mm)，
平法兰低压侧: 3-inch(80mm) | |
| 膜片材质 |
SUS316L，哈氏合金C-276，钽材，钛材 |
| 法兰材质 |
S25C，SUS304，SUS316 |
| 外壳 |
铝合金或SUS316不锈钢(可选) | |
选型表
基本规格代码：EJA118W-DMSJ1AA-AA01-92NN
| 第1项：输出信号 |
| -D |
4-20mA DC/BRAIN协议数字通讯 |
| -E |
4-20mA DC/HART协议数字通讯 |
| -F |
FF现场总线通讯 | |
| 第2项：测量量程(膜盒) |
| M |
2.5-100KPa(250-10000mmH2O) |
| H |
25-500KPa (0.25-5kgf/cm2) | |
| 第3项：接液材质 |
|
S |
[隔膜] JIS SUS316L [其它]JIS SUS316L | |
| 第4项：法兰规格 |
| J1 |
JIS 10K |
| J2 |
JIS 20K |
| J4 |
JIS 40K |
| A1 |
ANSI 150 |
| A2 |
ANSI 300 |
| A4 |
ANSI 600 |
| P1 |
JPI 150 |
| P2 |
JPI 300 |
| P4 |
JPI 600 |
| D2 |
DIN PN 10/16 |
| D4 |
DIN PN25/40 |
| D5 |
DI PN 64 |
| G2 |
GB PN10/16 |
| G4 |
GB PN25/40 |
| G6 |
GB PN100 | |
| 第5项：法兰尺寸/材质 |
| A |
50mm (2")/JIS S25C |
| B |
50mm (2")/JIS SUS304 |
| C |
50mm (2")/JIS SUS316 | |
| 第6项：螺栓和螺母材质 |
| A |
JIS SCM435 |
| B |
JIS SUS630 | |
| 第7项：充灌液 |
| -A |
一般用(硅油) [接液温度]-10-250℃ [环境温度]-10-60℃ |
| -B |
一般用(硅油) [接液温度]-30-180℃ [环境温度]-15-60℃ | |
| 第8项：- |
|
| 第9项：毛细管长度（m) |
| 01 |
毛细管长1m |
| 02 |
毛细管长2m |
| 03 |
毛细管长3m |
| 04 |
毛细管长4m |
| 05 |
毛细管长5m | |
| 第10项：安装方式 |
|
| 第11项：电气接口 |
| 0 |
G1/2内螺纹，一个电气接口 |
| 2 |
1/2NPT内螺纹，二个电气接口，无盲塞 |
| 3 |
Pg13.5内螺纹，二个电气接口，无盲塞 |
| 4 |
M20内螺纹，二个电气接口，无盲塞 |
| 5 |
G1/2内螺纹，二个电气接口，一个盲塞 |
| 7 |
1/2NPT内螺纹，二个电气接口，一个盲塞 |
| 8 |
Pg13.5内螺纹，二个电气接口，一个盲塞 |
| 9 |
M20内螺纹，二个电气接口，一个盲塞 | |
| 第12项：内藏显示表 |
| D |
数字显示表 |
| E |
带测量范围设定按钮的数字显示表 |
| N |
| |
| 第13项：安装托架 |
| A |
JIS SECC 2”管安装（平托形） |
| B |
JIS SUS304 2”管安装（平托形） | |
