类 别：EJA

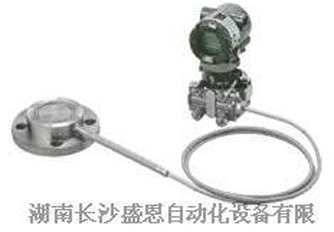

名 称：EJA438W隔膜密封式压力变送器
联系方式：（0731）82614729 82489278
| - |
卓越的性能和稳定性 |
| |
EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。 |
| |
| - |
小型轻量设计 |
| |
由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。 |
| |
| - |
现场总线通信能力 |
| |
现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。
EJA系列提供两种现场总线模式，FOUNDATION＆#8482;现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。 |
附加功能
| 第1项：隔爆型、本安型 |
| 不指定 |
| NF1 |
NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT内螺纹 |
| JF3 |
JIS 隔爆 Ex ds Ⅱ C T4X |
| JF35 |
JIS 隔爆 Ex ds Ⅱ C T4X |
| FF1 |
FM隔爆： Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 NEMA 4X T6 |
| FF15 |
FM隔爆： Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 NEMA 4X T6 |
| KF1 |
CENELEC隔爆：EEx d Ⅱ C T4、T5、T6 最高接液温度：T4-135℃、T5-100℃、T6-85℃ |
| CF1 |
CSA 隔爆：Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 Type 4X T4、 T5、 T6 |
| CF15 |
CSA 隔爆：Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 Type 4X T4、 T5、 T6 |
| NS1 |
NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT内螺纹 |
| JS3 |
JIS 本安：Exia Ⅱ C T4 |
| FS1 |
FM本安： Ⅰ，Ⅱ&Ⅲ级， 1区，A、B、C、D、E、F、G组, T4 |
| KS1 |
CENELEC本安：EEx ia Ⅱ C T4 |
| CS1 |
CSA 本安：Ⅰ，Ⅱ&Ⅲ级， 1区，A、B、C、D、E、F、G组 T4 |
| FU1 |
包含FF1和FS1 |
| KU1 |
包含KF1、KS1和N型 KEMAN型EX nA Ⅱ CT4 |
| CU1 |
包含CF1和CS1 |
| SU1 |
SAA隔爆型、本安型和无火花型：Ex dⅡT6/T5/T4 IP67,Exia ⅡCT4 IP67 ,ExnⅡ CT4 IP67 |
| KF5 |
CENELEC隔爆：EEx d Ⅱ C T4、T5、T6 |
| KS5 |
CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4 | |
| 第2项：日本标准隔爆接头 |
| 不指定 |
| G11 |
电源接口：G1/2内螺纹 1个 可用电缆外径：8.5-11mm |
| G12 |
电源接口：G1/2内螺纹 2个 可用电缆外径：8.5-11mm | |
| 第3项：隔爆密封接头 |
| 不指定 |
| G71 |
接线口：1/2NPT 1个 钢管布线方式 适用电缆外径：Φ8.5±0.5 |
| G72 |
接线口：1/2NPT 1个 电缆布线方式 适用电缆外径：Φ8.5±0.5 |
| G81 |
接线口：1/2NPT 2个 钢管布线方式 适用电缆外径：Φ8.5±0.5 |
| G82 |
接线口：1/2NPT 2个 线缆布线方式 适用电缆外径：Φ8.5±0.5 | |
| 第4项：涂漆及颜色变化 |
| 不指定 |
| P1 |
只适用于变送器壳体 |
| P2 |
只适用于变送器壳体 |
| P7 |
只适用于变送器壳体 |
| X1 |
环氧树脂烤漆 | |
| 第5项：避雷保护器 |
| 不指定 |
| A |
变送器电源电压：10.5-32V DC(本安型：10.5-30V DC，现场总线通讯：9-32V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次 | |
| 第6项：禁油处理或禁水、禁油处理 |
| 不指定 |
| K1 |
脱脂洗净处理 |
| K5 |
脱脂洗净并干燥处理 | |
| 第7项：校正单位 |
| 不指定 |
| D1 |
P校正（psi单位） |
| D3 |
bar校正（bar单位） |
| D4 |
M校正（kgf/cm2单位） | |
| 第8项：SUS 630螺母的密封处理 |
| 不指定 |
| Y |
禁固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶） | |
| 第9项：无锯齿形 |
| 不指定 |
| Q |
法兰密封面不进行锯齿形加工（仅ANSI法兰） | |
| 第10项：Teflon（聚四氟乙烯）膜 |
| 不指定 |
| T |
FEP聚四氟乙烯膜，充灌氟油，工作范围20-150℃，0-2MPa（不适用于真空状态） | |
| 第11项：接液温度零点补偿 |
|
| 第12项：毛细管外不护PVC（氯乙烯） |
| 不指定 |
| V |
最高使用温度100℃，用于禁止PVC（氯乙烯）使用的环境 | |
| 第13项：快速应答 |
| 不指定 |
| F1 |
刷新时间：≤0.125秒 应答时间（含最小阻尼时间常数）：最长0.2秒 （含隔离膜片） | |
| 第14项：异常时输出设定为低侧 或 NAMUK NE43 |
| 不指定 |
| C1 |
低侧：≤-5%（3.2mm） |
| C2 |
(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下 |
| C3 |
(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上 | |
| 第15项：不锈钢放大器外壳 |
| 不指定 |
| E1 |
放大器外壳材质：SCS14A 不锈钢（相当于SUS316L 铸造不锈钢或 ASTM CF-8M) | |
| 第16项：PID/LM 功能 |
| 不指定 |
| LC1 |
PID控制功能，Link Master 功能 | |
| 第17项：镀金膜片 |
|
| 第18项：配件制造证明 |
|
| 第19项：压力测试/漏压测试证明 |
| 不指定 |
| T41 |
A膜盒 JIS 10K 测试压力：2MPa{20kgf/cm2} 测试流体：氮气（N2） 滞留时间：10分钟 |
| T42 |
A膜盒 JIS 20K 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2） 滞留时间：10分钟 |
| T43 |
A膜盒 JIS 40K 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2） 滞留时间：10分钟 |
| T45 |
A膜盒 JIS 63K 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2） 滞留时间：10分钟 |
| T46 |
A膜盒 ANSI/JPI 150 测试压力：3MPa{29.8kgf/cm2} 测试流体：氮气（N2） 滞留时间：10分钟 |
| T47 |
A膜盒 ANSI/JPI 300 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2） 滞留时间：10分钟 |
| T49 |
A膜盒 ANSI/JPI 600 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2） 滞留时间：10分钟 |
| T31 |
B膜盒 JIS 10K 测试压力：2MPa{20kgf/cm2} 测试流体：氮气（N2） 滞留时间：10分钟 |
| T32 |
B膜盒 JIS 20K 测试压力：5MPa{50kgf/cm2} 测试流体：氮气（N2） 滞留时间：10分钟 |
| T33 |
B膜盒 JIS 40K 测试压力：10MPa{100kgf/cm2} 测试流体：氮气（N2） 滞留时间：10分钟 |
| T35 |
B膜盒 JIS 63K 测试压力：14MPa{140kgf/cm2} 测试流体：氮气（N2） 滞留时间：10分钟 |
| T36 |
B膜盒 ANSI/JPI 150 测试压力：3MPa{29.8kgf/cm2} 测试流体：氮气（N2） 滞留时间：10分钟 |
| T37 |
B膜盒 ANSI/JPI 300 测试压力：7.7MPa{77kgf/cm2} 测试流体：氮气（N2） 滞留时间：10分钟 |
| T39 |
B膜盒 ANSI/JPI 600 测试压力：14MPa{140kgf/cm2} 测试流体：氮气（N2） 滞留时间：10分钟 | |
| |
隔膜密封式压力变送器 |
EJA438W/EJA438N
A膜盒 |
EJA438W
B膜盒 |
EJA438N
B膜盒 |
| 测量范围 |
-0.1~3MPa
(-15~430psi) |
-0.1~14MPa
(-15~2000psi) |
-0.1~7MPa
(-15~1000psi) |
| 测量量程 |
0.06~3MPa
(8.6~430psi) |
0.46~14MPa
(66~2000psi) |
0.46~7MPa
(66~1000psi) |
| 精度 |
±0.2% |
±0.2% |
±0.2% |
| 防护等级 |
IP67，NEMA 4X，和JIS C0920防浸型 |
| 防爆规格 |
FM，CENECEC ATEX，CSA，TIIS，IECEx |
| 输出信号 |
4~20mA DC或FOUNDATION＆#8482;现场总线或PROFIBUS PA两线制数字通信 |
| 电源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
| 环境温度 |
-40~60℃ (-40~140℉) (普通型)
-30~60℃ (-22~140℉) (内藏指示器)
环境温度必须在填充液工作温度范围内。 |
| 过程温度 |
-50~300℃ (-58~572℉)
环境温度必须在填充液工作温度范围内。 |
| 最大工作压力 |
最大测量值
工作压力必须在法兰额定压力范围内。 |
| 安装 |
变送器: 2-inch管安装
隔膜密封: 法兰安装 |
| 法兰尺寸 |
平法兰型: 3-inch (80mm)，2-inch (50mm)
凸法兰型: 4-inch (100mm)，3-inch (80mm) |
| 膜片材质 |
SUS316L，哈氏合金C-276，钽材，钛材 |
| 法兰材质 |
S25C，SUS304，SUS316 |
| 外壳 |
铝合金或SUS316不锈钢(可选) | |
选型表
基本规格代码：EJA438W-DASJ1AA-AA01-92NN
| 第1项：输出信号 |
| -D |
4-20mA DC/BRAIN协议数字通讯 |
| -E |
4-20mA DC/HART协议数字通讯 |
| -F |
FF现场总线通讯 | |
| 第2项：测量量程（膜盒） |
| A |
0.06-3MPa(0.6-30kgf/cm2) |
| B |
0.46-14MPa(4.6-140kgf/cm2) | |
| 第3项：接液件材质 |
| S |
[隔膜]JIS SUS316L [其它]JIS SUS316 |
| H |
[隔膜]哈氏合金C-276 [其它]哈氏合金 |
| T |
[隔膜]钽 [其它]钽 |
| U |
[隔膜]钛 [其它]钛 | |
| 第4项：法兰规格 |
| J1 |
JIS 10K |
| J2 |
JIS 20K |
| J4 |
JIS 40K |
| J6 |
JIS 63K |
| A1 |
ANSI 150 |
| A2 |
ANSI 300 |
| A4 |
ANSI 600 |
| P1 |
JPI 150 |
| P2 |
JPI 300 |
| P4 |
JPI 600 |
| D2 |
DIN PN10/16 |
| D4 |
DIN PN25/40 |
| D5 |
DIN PN64 |
| G2 |
GB PN10/16 |
| G4 |
GB PN25/40 |
| G6 |
GB PN100 | |
| 第5项：法兰尺寸/材质 |
| A |
50mm(2")/JIS S25C |
| B |
50mm(2")/JIS SUS304 |
| C |
50mm(2")/JIS SUS316 |
| D |
80mm(2")/JIS S25C |
| E |
80mm(2")/JIS SUS304 |
| F |
80mm(2")/JIS SUS316 | |
| 第6项：螺栓和螺母材质 |
| A |
JIS SCM435 |
| B |
JIS SUS630/ | |
| 第7项：充灌液 |
| -A |
一般用(硅油) 接液温度-10-250℃ 环境温度-10-60℃ |
| -B |
一般用(硅油) 接液温度-30-180℃ 环境温度-15-60℃ |
| -C |
高温用(硅油) 接液温度10-300℃ 环境温度10-60℃ |
| -D |
禁油用(氟油) 接液温度-20-120℃ 环境温度-10-60℃ |
| -E |
低温用乙二醇 接液温度-50-100℃ 环境温度-40-60℃ | |
| 第8项： |
|
| 第9项：毛细管长度（m) |
| 01 |
毛细管长度1m |
| 02 |
毛细管长度2m |
| 03 |
毛细管长度3m |
| 04 |
毛细管长度4m |
| 05 |
毛细管长度5m |
| 06 |
毛细管长度6m |
| 07 |
毛细管长度7m |
| 08 |
毛细管长度8m |
| 09 |
毛细管长度9m |
| 10 |
毛细管长度10m | |
| 第10项：安装方式 |
|
| 第11项：电气接口 |
| 0 |
G1/2内螺纹，一个电气接口 |
| 2 |
1/2NPT内螺纹，二个电气接口，无盲塞 |
| 3 |
Pg13.5内螺纹，二个电气接口，无盲塞 |
| 4 |
M20内螺纹，二个电气接口，无盲塞 |
| 5 |
G1/2内螺纹，二个电气接口，一个盲塞 |
| 7 |
1/2NPT内螺纹，二个电气接口，一个盲塞 |
| 8 |
Pg13.5内螺纹，二个电气接口，一个盲塞 |
| 9 |
M20内螺纹，二个电气接口，一个盲塞 | |
| 第12项：内藏显示表 |
| D |
数字显示表 |
| E |
带测量范围设定按钮的数字显示表 |
| N |
| |
| 第13项：安装托架 |
| A |
JIS SECC 2”管安装（平托形） |
| B |
JIS SUS304 2”管安装（平托形） |
| N | |
