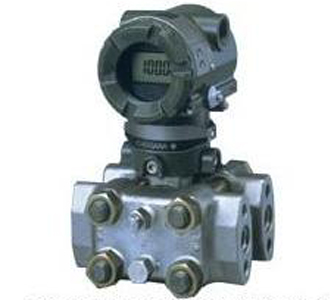

名 称：EJA430A压力变送器
联系方式：（0731）82614729 82489278
概述
卓越的性能和稳定性
EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。
- 小型轻量设计
由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。
- 现场总线通信能力
现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。
EJA系列提供两种现场总线模式，FOUNDATION＆#8482;现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。
技术参数
| |
EJA430A压力变送器 |
| A膜盒 |
B膜盒 |
| 测量范围 |
-0.1~3MPa
(-15~430psi) |
-0.1~14MPa
(-15~2000psi) |
| 测量量程 |
0.03~3MPa
(4.3~430psi) |
0.14~14MPa
(20~2000psi) |
| 精度 |
±0.065% |
±0.065% |
| 防护等级 |
IP67，NEMA 4X，和JIS C0920防浸型 |
| 防爆规格 |
FM，CENELEC ATEX，CSA，IECEx |
| 输出信号 |
4~20mA DC或FOUNDATION＆#8482;现场总线或PROFIBUS PA两线制数字通信 |
| 电源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
| 环境温度 |
-40~85℃ (-40~185℉) (普通型)
-30~80℃ (-22~176℉) (内藏指示器) |
| 过程温度 |
-40~120℃ (-40~248℉) (普通型) |
| 最大过压 |
4.5MPa (645psig) |
21MPa (3000psig) |
| 安装 |
2-inch管安装 |
| 接液部件材质 |
膜盒 |
SUS316L(膜片: 哈氏合金C-276)，
哈氏合金C-276，钽材，蒙乃尔 |
| 容室法兰 |
SUS316，哈氏合金C-276，蒙乃尔 |
| 外壳 |
铝合金或SUS316不锈钢(可选) | |
选型说明
|
|
二、产品选型一览表
基本规格代码：EJA430A-DAS5A-92NN
| 第1项：输出信号 |
| -D |
4-20mA DC/带数字通讯（BRAIN协议） |
| -E |
4-20mA DC/带数字通讯（HART协议） |
| -F |
FF现场总线通讯 | |
| 第2项：测量量程（膜盒） |
|
| 第3项：接液件材质 |
| S |
JIS SCS14A JIS SUS316L JIS SUS316 |
| H |
JIS SCS14A 哈氏合金C-276 JIS SUS316 |
| M |
JIS SCS14A 蒙乃尔 JIS SUS316 |
| T |
JIS SCS14A 钽 JIS SUS316 |
| A |
哈氏合金C-276 哈氏合金C-276 哈氏合金C-276 |
| D |
哈氏合金C-276 钽 哈氏合金C-276 |
| B |
蒙乃尔 蒙乃尔 蒙乃尔 | |
| 第4项：过程接口 |
| 0 |
无过程接头（RC1/4内螺纹在容室法兰上） |
| 1 |
RC1/4内螺纹过程接头 |
| 2 |
RC1/2内螺纹过程接头 |
| 3 |
1/4NPT内螺纹过程接头 |
| 4 |
1/2NPT内螺纹过程接头 |
| 5 |
无过程接头（1/4NPT内螺纹在容室法兰上） | |
| 第5项：螺栓和螺母材质 |
| A |
JIS SCM435 3MPa 14MPa |
| B |
JIS SUS630 3MPa 14MPa |
| C |
JIS SUH660 3MPa 14MPa | |
| 第6项：安装方式 |
| -2 |
垂直配管连接，右边高压，上部安装过程接头 |
| -3 |
垂直配管连接，右边高压，下部安装过程接头 |
| -6 |
垂直配管连接，左边高压，上部安装过程接头 |
| -7 |
垂直配管连接，左边高压，下部安装过程接头 |
| -8 |
水平配管连接，右边高压 |
| -9 |
水平配管连接，左边高压 | |
| 第7项：电气接口 |
| 0 |
G1/2内螺纹一个电气接口 |
| 2 |
1/2NPT内螺纹二个电气接口，无盲塞 |
| 3 |
Pg13.5内螺纹二个电气接口，无盲塞 |
| 4 |
M20内螺纹二个电气接口，无盲塞 |
| 5 |
G1/2内螺纹二个电气接口，盲塞一个 |
| 7 |
1/2NPT内螺纹二个电气接口，盲塞一个 |
| 8 |
Pg13.5内螺纹二个电气接口，盲塞一个 |
| 9 |
M20内螺纹二个电气接口，盲塞一个 | |
| 第8项：内藏显示表 |
| D |
数字显示表 |
| E |
数字显示表带测量范围设置钮 |
| N |
无 | |
| 第9项：安装托架 |
| A |
JIS SECC 2"管安装（平托型） |
| B |
JIS SUS304 2"管安装（平托型） |
| C |
JIS SECC 2"管安装（L型） |
| D |
JIS SUS304 2"管安装（L型） |
| N |
无 | | | | |
