您所在的位置：首页 > 产品中心 > 流量类 > 示流信号器(流量开关)
类 别：示流信号器(流量开关)
名 称：叶片式流量开关FS
联系方式：（0731）82614729
叶片式流动开关FS是利用水的流动力量带动叶片，来测试管内液体是否流动。
特 点
◎ 配有5种不同长度的叶片适用于不同管径不同流量的场所；
◎ 比较同类产品，可承受较大介质压力；
◎ 流量大小可调；
◎ 结构简单，可靠性高；
叶片式流动开关FS是利用水的流动力量带动叶片，来测试管内液体是否流动。

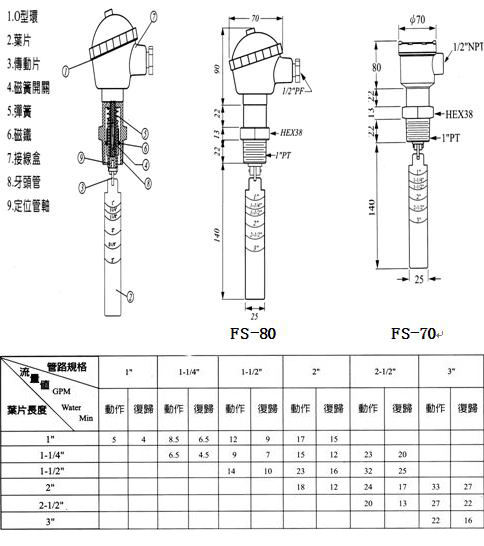

叶片式流动开关FS是利用水的流动力量带动叶片，来测试管内液体是否流动，当液体在管路内没有流动时，弹簧将磁铁往下压叶片成垂直，此时磁簧开关无动作，接点在常开(NO)位置。当管路内有液体流动且液体流量足以将叶片推高约20°～30°时，叶片上方之偏心传动片将磁铁往上推，而磁铁的吸力使磁簧开关动作，此时接点接通(close)。由于管径的不同叶片长度也要随之调整。
◎ 接液材质：SUS304, TEFLON ◎ 耐 温：-30~150℃

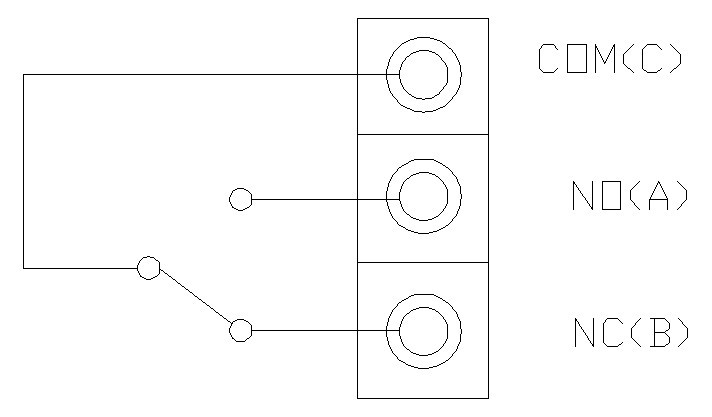

◎ 接点容量：30W/ 200VDC SPDT ◎ 接续规格：1"PT
◎ 防护等级：FS- 80: IP- 65 ◎ 防爆等级： FS- 70: EEx d ⅡC T6
◎ 适用管径：1"~ 3" ◎ 介质压力：355 PSI
◎ 检测方向：双向
|
型 号 |
FS-70 |
FS-80 |
|
接线盒材质 |
铝合金ExdⅡCT6 |
铝合金，IP65 |
|
介质温度 |
-30℃～100℃ |
-30℃～150℃ |
|
挡板材质 |
TEFLON,SUS304 |
TEFLON,SUS304 |
|
介质压力 |
Max.355 PSIG |
Max.355 PSIG |
|
最大允许压降 |
3 PSIG |
3 PSIG |
|
设定动作点公差 |
±25% |
±25% |
|
重复动作误差 |
±5% |
±25% |
|
接点容量 |
40W/230VAC SPDT |
40W/230VACSPDT |
|
导线规格 |
TEHLON 24AWG |
TEHLON 24AWG |
FS-80为普通型
FS-70为防爆型
