ZBF22QS-6～150型双动自保持球阀主要是由阀体和驱动机构组成，是一种二位二通自保持阀门，既可手动，又可电动。在接到开（关）阀信号后，驱动机构得电带动球阀阀芯转动，阀芯转到位后驱动机构内部自断电，阀位机械指示指向相应的阀位，阀位开关输出无源阀位信号。阀芯每转90°，阀功能切换一次。

特 点
    ◎ ZBF22QS-系列型双动自保持球阀采用球面密封结构，无内漏，比传统结构电磁阀密封性能更好，耐压和工作压力等级更高。
    ◎ 球阀驱动采用进口执行机构，防护等级为IP65，可满足水电站潮湿环境要求。
    ◎ 对介质清洁度不作严格要求。
    ◎ 阀位置有现场机械显示和开关接点输出。
    ◎ 可在现场手动操作。

    ◎ 假定起始状态为全关位置，阀位指示输出阀全关信号，当需要接通介质时，驱动机构开阀信号端得电带动球阀阀芯转动，阀芯转到位后，电源自动切断，阀位输出阀全开信号，介质直通。
    ◎ 当需要关断介质时，驱动机构关阀信号端得电带动球阀阀芯转动，阀芯转到位后，电源自动切断，阀位输出关阀信号，介质被截断，完成一个工作循环。

    ◎ 额定压力：1.6MPa，其它压力可定做，最高压力可达6.4MPa，亦可适用于真空管道
    ◎ 介 质：油、水、无强腐蚀性气体
    ◎ 环境温度：0～45℃
    ◎ 介质温度：≤150℃
    ◎ 相对湿度：≤95%RH
    ◎ 电源电压：DC220V DC24V AC220V AC110V
      （优先选用交流等级）
    ◎ 连接方式：

    ◎ 开关阀时间：7s、14s

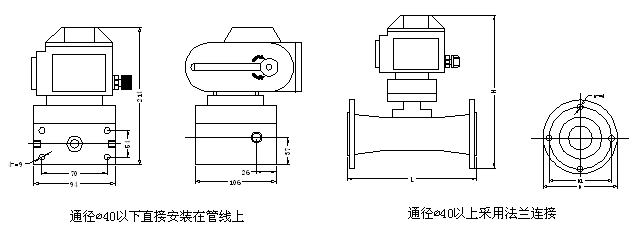

    ◎ 安装前请详细参阅安装及外形尺寸图
    ◎ 连接管路前应将管内清理干净，不得有铁屑、锈铁皮等杂物。
    ◎ 不可安装在有水溅到的地方。
    ◎ 接入电源时，检查电压等级是否一致，检查阀位指示是否相符。
    ◎ 出厂时产品均有卡套式管接头，要求用户选用合适的铜管或不锈钢管
    ◎ 接线图：本产品执行机构有交流驱动和直流驱动两种形式，电气接线如下图所示：
