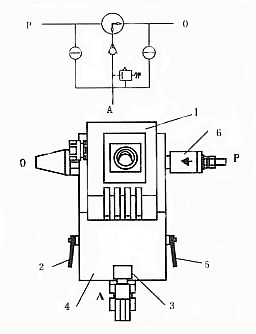

QZB球阀型自动补气装置是由一个二位三通电动球阀、两个手动球阀及单向阀、安全阀等组成。它能对水电站油压装置或其它储能器进行自动补气，以维持其内部的气液比。QZB球阀型自动补气装置采用球阀板式结构，集成化程度高，可实现零差压工作，过气量大，其核心部分采用进口驱动机构，能现场机械手动切换，有阀位显示和阀位开关量信号输出。

特 点
    ◎ 采用球阀板式结构，能实现零差压工作，过气流量大，补气时间大大缩短，彻底解决先导式电磁阀在低压差下工作流量小、动作时间长的问题。
    ◎ 密封性能好、集成化程度高、体积小。
    ◎ 电动球阀可现场手动操作，并有阀位机械显示和开关量输出。
    ◎ 本品有两个手动球阀，一个用于手动补气，一个用于手动排气。
    ◎ 装置中设有安全阀，当储能器压力超高时，安全阀自动开启，向外排气并发出尖锐的响声，提醒运行人员做措施。
    ◎ 驱动机构采用进口产品，整套装置所有零部件均采用不锈材料，适于在潮湿环境下工作。

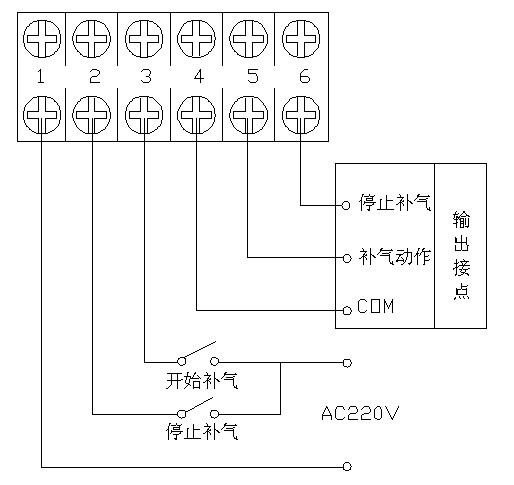

                     AC220V供电接线图

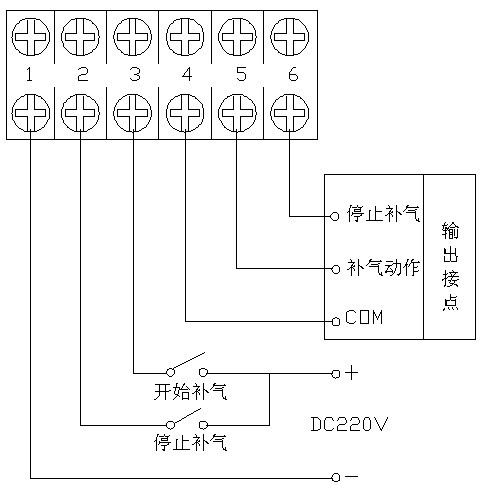

                       DC220V供电接线图
