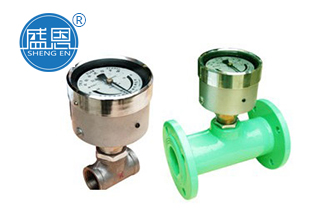

示流信号器SNW1SLX又名流量控制开关，用于监测管道内液体流量。将示流信号器串接在管路中，当管道内有正常流量液体通过时，示流信号器发出正常信号。当管道内液体流量低于一定值时，它能自动地发出信号报警，以保护主设备。
特 点
◎ 不受环境限制，不受振动干扰。
◎ 杠杆、轴承机构在介质外，不怕污染。
◎ 有表盘、指针直接显示管内流体流量。
◎ 有双控功能既可用于最大与最小流量控制，又可用于报警流量与停机流量控制，还可以用于双向(正、反)显示。
◎ 采用全密封结构将示流器波纹管腔与流体介质隔绝，能避免因杂质进入波纹管内而引起靶杆作失灵。在水质恶劣条件下（如泥沙、浮游生物丰富等）能正常工作。
<div class="con_t" id="con_three_2" style="margin: 0px; padding: 8px 6px 0px; line-height: 18px; font-family: 'microsoft yahei', 宋体; background: url("../images/bg2.jpg") repeat-y;">
双向示流信号器适用于监测水道或油道的流量大小。广泛应用于电厂、水电站冷却水和油路系统中。
本示流信号器主要由喷嘴系统、杠杆、微动开关及指示部分组成。水流经过喷嘴系统产生压差使杠杆摆动，当水流量超设定值时，杠杆克服弹簧力使微动开关作发出正常信号，此时指针向开的位置；当水流流量低于设定值，液流力小于弹簧力，弹力使微动开关动作发出低流量信号，此时指针向关的位置，采用端面指针设计，观察直观、造型美观。
◎ 介质压力小于1MPa，介质无腐蚀性。
◎ 环境温度：0.5～40℃
◎ 相对湿度:＜95%
◎ 信号开关功率：50W
◎ 额定电压：DC220V 3A AC220V 5A
◎ 用户可在一定范围内调整流量动作值
◎ 进出口管路长有5～10倍管径直管段水平安装
◎ 安装于室内无爆炸气体和腐蚀金属与破坏绝缘的气体或尘埃
1.壳体 2.靶杆 3.引线孔 4.调整螺钉 5.指示系统
型号 | Dg | D1 | D | D2 | n-d | L | H |
SNW1SLX-15ZS | 15 | G1/2 | — | — | — | 65 | 122 |
SNW1SLX-20ZS | 20 | G3/4 | — | — | — | 65 | 135 |
SNW1SLX-25ZS | 25 | G1 | — | — | — | 65 | 137 |
SNW1SLX-32ZS | 32 | G1 1/4 | — | — | — | 70 | 141 |
SNW1SLX-40ZS | 40 | — | 100 | 130 | 4-ф14 | 70 | 145 |
SNW1SLX-50ZS | 50 | — | 110 | 140 | 4-ф14 | 200 | 165 |
SNW1SLX-65ZS | 65 | — | 130 | 160 | 4-ф14 | 200 | 170 |
SNW1SLX-80ZS | 80 | — | 150 | 185 | 4-ф18 | 220 | 180 |
SNW1SLX-100ZS | 100 | — | 170 | 205 | 4-ф18 | 220 | 180 |
SNW1SLX-125ZS | 125 | — | 200 | 235 | 4-ф18 | 240 | 210 |
SNW1SLX-150ZS | 150 | — | 225 | 260 | 4-ф18 | 240 | 225 |
SNW1SLX-200ZS | 200 | — | 280 | 315 | 4-ф18 | 260 | 235 |
